真空引水裝置系統是無底閥液上安裝的泵，利用真空泵輔助引水的系統。本實用新型分為兩個部分：一部分為供水泵和管道，一部分為真空泵和輔管。真空系統可實現真空抽吸和真空保持功能，解決水泵啟動前的排氣引水工作程序，實現了供水泵方便、隨時、快速地啟動。
給水泵和輔管是由進水管、給水泵、出水管、機封沖洗水管組成。泵工作時，水通過進水管通過出水管輸送給用戶。

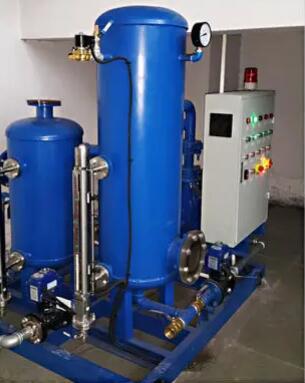

真空引水裝置及輔助管路由真空罐、真空泵、氣水分離器、水箱、水箱補水管路、控制柜、聯接管路與儀表閥門組成。進料泵在起動前，進水管、給水泵、出水管內的氣體經水泵排出，首先進入真空罐(抽水至一定程度，將水留在真空罐中)，再進入真空泵的作用下進入氣水分離器，*后排入大氣。真空罐底有聯接管與進水管相連，構成平衡管路，保持真空罐中的真空度。完成引水后，給水泵可以隨時啟動，在運行過程中，真空度低于*低值時，真空泵啟動，將系統的真空度抽至*高值后真空泵停止。真空度的*低值要保證給水泵在任意時刻啟動上水。
